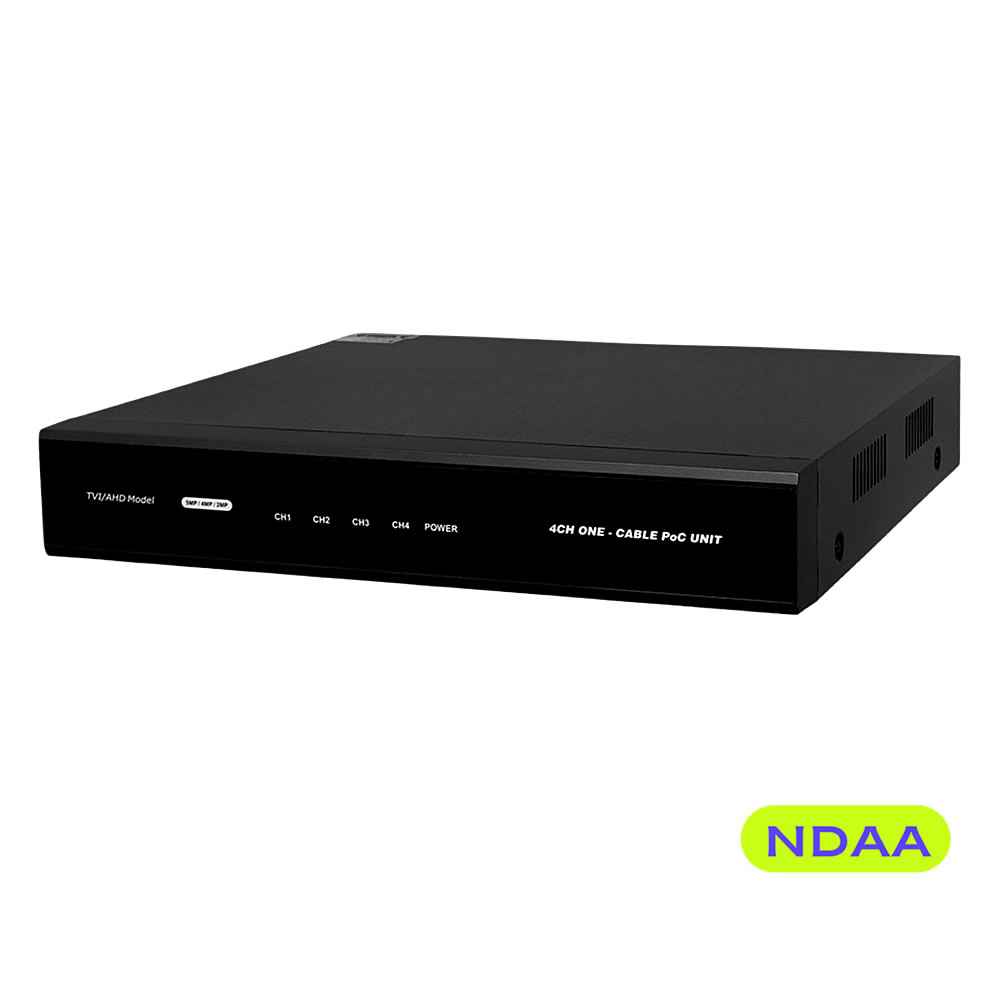

AHD/TVI 4CH 電源重畳 受信ユニット(AP-PV4)

AHD/TVI 4CH 電源重畳 受信ユニット(AP-PV4)外形寸法図ダウンロード AHD/TVI 4ch/8ch 電源重畳 ワンケーブル受信ユニット(AP-PV4/AP-PV8)カタログダウンロード

・4CH 電源重畳受信ユニット

・専用の電源重畳監視カメラに対応

・AHD/TVI/CVBS 信号規格をサポート

・UTC機能(TVI/AHD)対応

・サージ保護回路搭載

・同軸ケーブル5C-2Vで最大450m

・NDAA準拠

・専用電源重畳監視カメラ

 AP-D101HD_VP / AP-D120HD_VP / AP-B60HD_VP


製品仕様

型番AP-PV4
電源AC100V/AC230V , 50/60Hz
消費電力最大30W
状態表示電源(赤), 正常動作(緑)

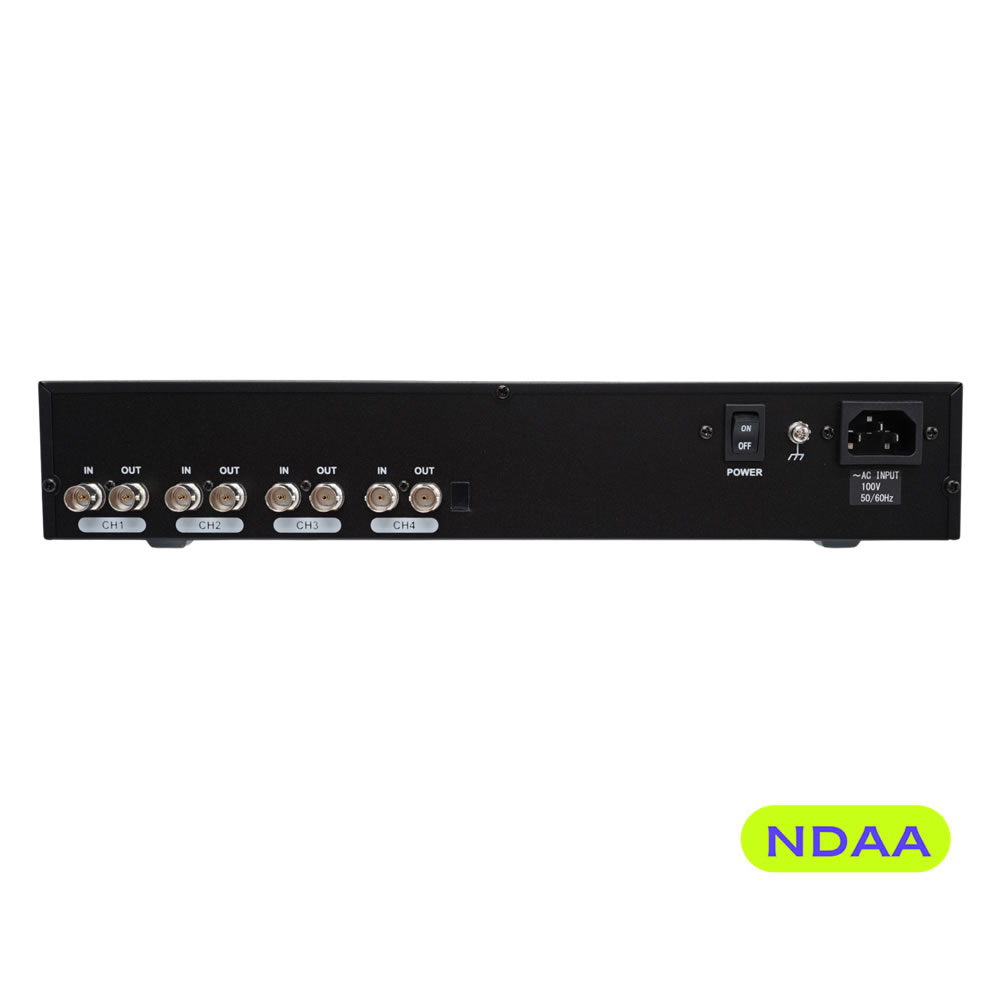

電源重畳カメラ入力4CH(BNC-J)75Ω
映像出力4CH(BNC-J)75Ω
AHD/TVI(2MP 25/30p , 4MP 25/30p , 5MP 20p), CVBS(1.0Vp-p /75Ω)
適合機種AP-B60HD_VP / AP-D101HD_VP / AP-D120HD_VP
※適合機種以外の電源重畳カメラは利用できません。
最大伝送距離同軸ケーブル(5C-2V)使用時:最大450m(推奨最大距離400m)
同軸ケーブル(3C-2V)使用時:最大250m(推奨最大距離200m)
サージ保護回路電源2KV, 映像4KV
動作温度-10℃~+45℃
動作湿度0~90%以下(結露なきこと)
外形寸法340(W) x 65.3(H) x 315(D)mm
重量約2,130g
付属品・保証書(3年間)/取扱説明書
・AC電源コードx1
【備考】
・本製品のカメラ接続端子は電源を重畳しているため、対応機種以外の機器と接続しないで下さい。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります)
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
