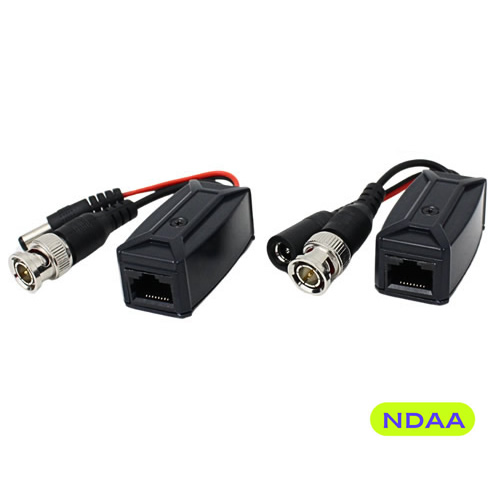

UTP映像伝送ユニットセット（TTP111HDP-LK）

・1CH UTP映像伝送ユニットセット

・AHD/TVI/HDCVI/CVBS対応

・ツイストペア(UTP:CAT5e/6)ケーブルを

　利用して映像信号と電源(DC12V)を伝送

・パッシブタイプ(電源不要)

　【最大伝送距離】

※CAT6ケーブルの場合
※DC12電源の伝送距離は別途計算が必要
CVBS:300m
TVI(5MP):200m
TVI(720p/1080p):250m
AHD(4MP):200m
AHD(720p):400m
AHD(1080p):250m
HDCVI(8MP/4K):200m
HDCVI(720p/1080p):400m

製品仕様

製品型番
TTP111HDP-LK
映像入・出力信号TTP111HDP-L:BNC×1 (1Vp-p, 75Ω)
TTP111HDPJ-L:BNC×1 (1Vp-p, 75Ω)
リンク接続RJ45(100Ω)　※CAT5e以上のツイストペア(UTP)ケーブルを使用のこと
信号帯域50Hz~60MHz(-3dB)
最大伝送距離CAT6ケーブル使用時:CVBS:300m
AHD(1080p)/HD-TVI(720p/1080p):250m
AHD(4MP)/HD-TVI(5MP)/HD-CVI(8MP):200m
AHD(720p)/HD-CVI(720p/1080p):400m
サージ保護機能ESD:30kV(気中)、15kV(接触) IEC 61000-4-2対応,
EFT:40A(5/50ns) IEC 61000-4-4対応,
雷サージ:2A(8/20us) IEC 61000-4-5対応
サージ応答速度1ns以下
動作温度0～55℃
動作湿度95%以下(結露なきこと)
重量TTP111HDP-L:約35g/TTP111HDPJ-L:約40g
サイズTTP111HDP-L:24.6(W)×21(H)×53.4(D)mm ケーブル91mm
TTP111HDPJ-L:24.6(W)×21(H)×53(D)mm ケーブル94mm
付属品・保証書(1年間)/取扱説明書
【備考】
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
