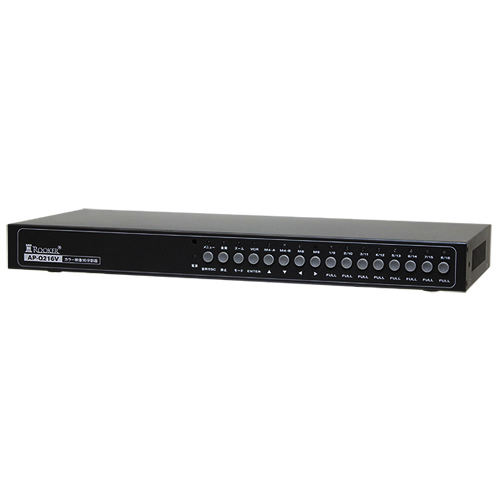

CVBS 16CHモニター画面分割器（AP-Q216V）

製品仕様

製品型番AP-Q216V
TV方式NTSC/PAL
映像入力ビデオ入力1.0Vp-p / 75Ωコンポジット信号 (BNC)×16
VCR入力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力モニター出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
ループ出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×16
VGA出力D-sub15pin×1(解像度:1024×768/1280×1024)
VCR出力1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
音声入力RCA×4
音声出力RCA×1
日付時刻表示年/月/日（表示順入れ替え可能）, 時/分/秒
カメラタイトル表示各チャンネル 4文字(英数字) 表示, On/Off
分割表示パターン1画面/2分割(左右)/4分割/8分割/9分割/16分割/PIP1/PIP2
オートシーケンスチャンネル別順次時間(0～99秒)設定可能
OSDOSD 位置変更& OSD On/Off
モーション検知ON/OFF　各監視カメラ画面内16×12コマよりエリア設定可能
イベント最大60件の最新イベントリストを記録
ブザー警鳴ON/OFF　各監視カメラに設定可能(モーション検知/ビデオロス)
デジタルズームON/OFF　ズームエリア設定可能
映像調整コントラスト/彩度/色相/シャープネス/水平反転/垂直反転
分割画面境界線ON(ブラック、ホワイト、グレー1･2)/OFF
アラーム入力8CH×(N.C / N.O)
アラーム出力1CH×(N.C / N.O)
シリアルインターフェイスRS-485端子(PTZカメラ制御及び外部接続機器による遠隔制御)
RS-232C端子(外部接続機器による遠隔制御)
PTZプロトコルPelco-D(2400、4800、9600bps)
電源DC12V/880mA(最大)
外形寸法440(W)×183(D)×43(H)mm
質量約1.77kg
【備考】
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
