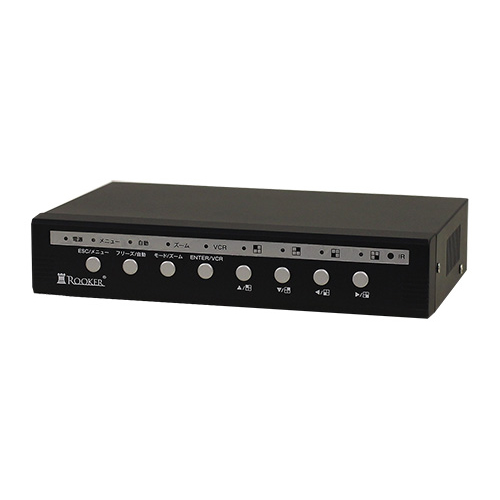

CVBS 4CH画面分割器（AP-Q204V）

最大4台までのCVBS対応の監視カメラ・防犯カメラなど映像機器を接続し、1台のモニター画面にリアルタイム監視映像を分割表示させることができます。

◆CVBSモニター出力（BNC)の他に、VGAモニター出力に対応

VGAモニター出力端子(D-Sub15pin)×1個を搭載しています。メニューより出力解像度を1024×768および1280×1024の選択可。



製品仕様

製品仕様

信号方式 NTSC
画面解像度 720×480
映像入力 ビデオ入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×4
VCR入力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
映像出力 モニター出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VCR出力:1.0Vp-p / 75Ωコンポジット信号 (BNC)×1
VGA出力:D-Sub15Pin×1(1024×768,1280×1024)
日付時刻表示 年/月/日(表示順入れ替え可能), 時/分/秒
タイトル表示 各チャンネル8文字(英数字/記号/スペース) 表示, On/Off
分割表示パターン 1画面/2分割(左右)/3分割(2パターン)/4分割/PIP(3パターン)
オートシーケンシャル 0～99秒
分割画面境界線 ON(ホワイト、グレー、ブラック)/OFF
モーション検知 ON/OFF　各監視カメラ画面内にエリア設定可能
イベント 最大60件の最新イベントリストを記録
ブザー警鳴 ON/OFF　各監視カメラに設定可能(モーション検知/ビデオロス)
デジタルズーム ON/OFF　ズームエリア設定可能
映像調整 コントラスト/彩度/色相/シャープネス/水平反転
※垂直反転機能には対応していません。
電源 DC12V/1A
寸法/重量 210(W)×40(H)×130(D)mm /640g
付属品 (1)ACアダプター(DC12V/1A)(2)リモコン(3)取扱説明書、保証書(1年間)
【備考】
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
