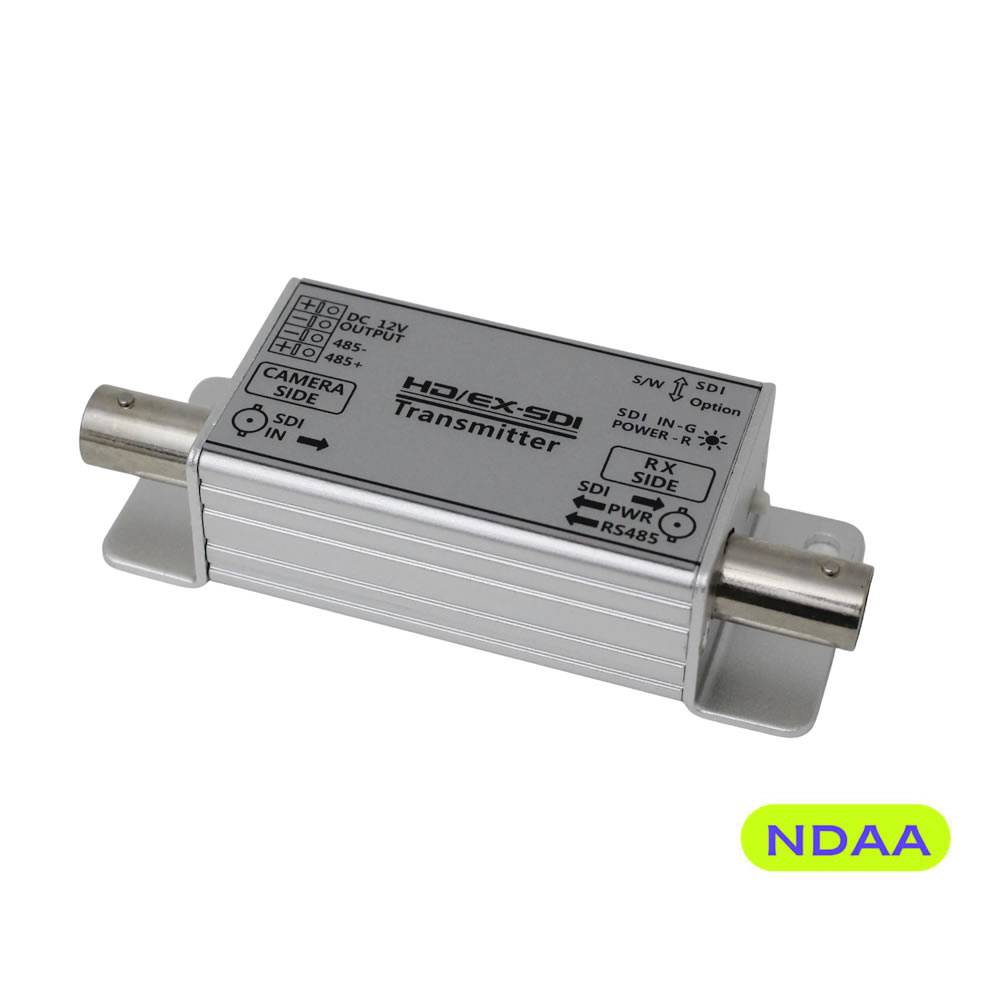

HD-SDI EX-SDI 1CH電源重畳送信機（AP-HT01XRK）

・HD-SDI/EX-SDI 1CH電源重畳送信機

・専用の電源重畳受信機が必要

・デジタルワンケーブルシステム構築可

・最大520m ※同軸ケーブルL-5CFB

　(EX-SDI:135Mbps※/VP多重信号)

・DC12V/0.83A出力(最大)

製品仕様

製品型番AP-HT01XRK
入力信号 HD-SDI(1.485Gbps)/EX-SDI1.0/2.0/2.1(270Mbps/135Mbps)
出力信号 HD-SDI(1.485Gbps)/EX-SDI1.0/2.0/2.1(270Mbps/135Mbps) / DC48V ※VP多重信号
入力最大伝送距離 20m(L-5CFB)
出力最大伝送距離 520m(EX-SDI:135Mbps※/VP多重信号)
※L-5CFB/受信ユニットAP-HR01XRK/AP-HR04XRK/AP-HR08XRK使用時
350m(EX-SDI:270Mbps※/VP多重信号)
※L-5CFB/受信ユニットAP-HR01SRK/AP-HR04SRK/AP-HR08SRK使用時
接続端子入力/出力端子75Ω, BNC-F(低リターンロス)
DC12V出力ターミナルブロック(2ピン)
電源入力 電源重畳受信ユニットから供給(DC48V)
RS-485ターミナルブロック(2ピン) ※単方向
電源出力 DC12V/0.83A(最大)
LEDHD-SDI　緑色点灯:映像受信時/消灯:映像ロス時
電源　黄色点灯:ON/消灯:OFF
UCC機能UCC (A/B) 対応
製造国韓国
動作温度/湿度 -10℃～+50℃/0～80%
材質 / 重さ アルミ/約56g
外形サイズ 88(W) x 33(H) x 21.5(D) mm
対応機種受信ユニットAP-HR01XRK/AP-HR04XRK/AP-HR08XRK/AP-HR01SRK/AP-HR04SRK/AP-HR08SRK
付属品・保証書(2年間)/取扱説明書
・DC12V出力用プラグ変換コード(2.1Φセンタープラス)
【備考】
・本製品のUCC機能は、EYENIX社のプロセッサー(DSP)を搭載した監視カメラのUTC機能には対応していません。
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
