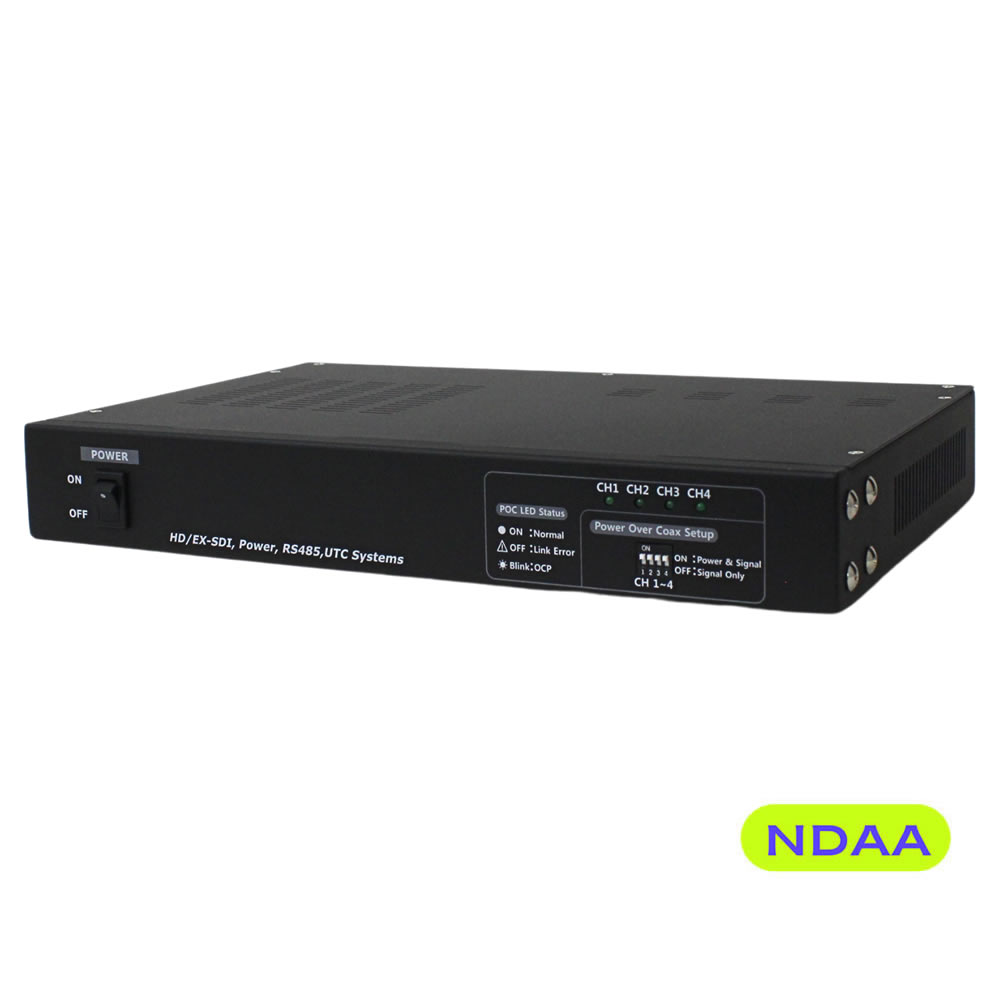

HD-SDI EX-SDI 4CH電源重畳受信機（AP-HR04XRK）

・HD-SDI/EX-SDI 4CH電源重畳受信機

・専用の電源重畳カメラ、送信機が必要

・デジタルワンケーブルシステム構築可

・最大520m ※同軸ケーブルL-5CFB

　(EX-SDI:135Mbps※/VP多重信号)

製品仕様

製品型番AP-HR04XRK
入力信号 HD-SDI(1.485Gbps)/EX-SDI1.0/2.0/2.1(270Mbps/135Mbps)×4/ DC48V ※VP多重信号
出力信号 HD-SDI(1.485Gbps)/EX-SDI1.0/2.0/2.1(270Mbps/135Mbps)×4
※入力映像信号によって出力映像信号が異なります。
入力最大伝送距離 520m(EX-SDI:135Mbps※/VP多重信号)
※L-5CFB/送信ユニットAP-HT01XRK使用時
390m(EX-SDI:270Mbps※/VP多重信号)
※L-5CFB/送信ユニットAP-HT01SRK使用時
出力最大伝送距離 20m(L-5CFB)
接続端子入力/出力端子75Ω, BNC-F(低リターンロス)
RS-485入力2ピン端子台
AC電源入力端子3ピンコンセント(AC用電源ケーブル)
電源ランプ電源重畳ON正常動作(LINK)時:点灯、過電流時:点滅
電源重畳OFF消灯
UTC機能対応
最大出力電源DC12V/0.83A(10W) ※1CHあたり(送信ユニットを介して)
消費電力70W(最大)
電源入力:AC100V～240V, 50/60Hz
製造国韓国
動作温度/湿度-10℃～+50℃/0～80%
材質 / 重さスチールケース/約1.9kg
外形サイズ310(W) X 44(H) X 200(D)mm
対応機種カメラRK-H100_VP/RK-H200_VP
送信ユニットAP-HT01SRK / AP-HT01XRK
付属品・保証書(2年間)/取扱説明書
・AC用電源ケーブル/ねじ一式/19インチラックマウント金具×2/ゴム足×4
【備考】
・本製品のUCC機能は、EYENIX社のプロセッサー(DSP)を搭載した監視カメラのUTC機能には対応していません。
・本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
