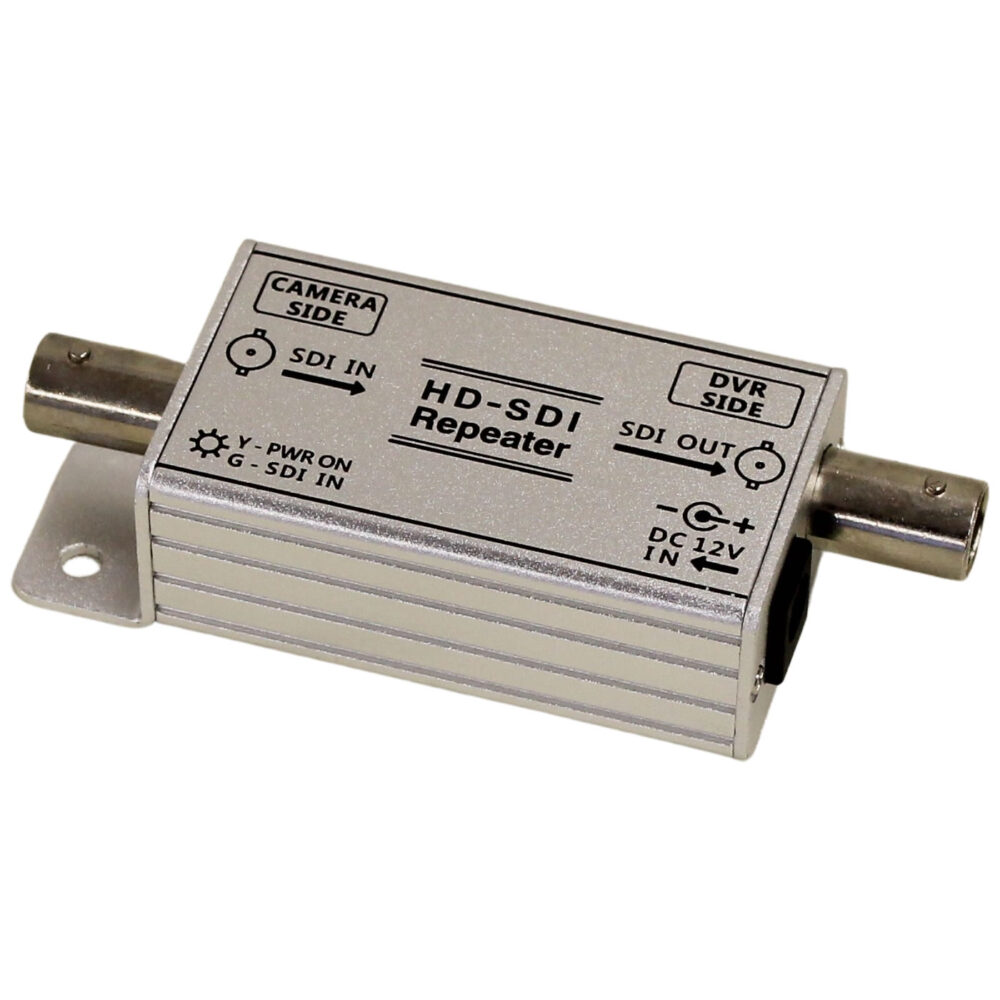

HD-SDI 1CH電源重畳中継器（AP-HLR01RK）

・HD-SDI/EX-SDI 電源重畳リピーター

・専用の電源重畳カメラ、送信機が必要

・長距離ワンケーブルシステム構築可

本機は、専用のHD-SDI/EX-SDI電源重畳カメラ、電源重畳送信機と接続して利用します。 機器の詳細につきましてはお取り扱いの販売店にご相談下さい。

製品仕様

製品型番AP-HLR01RK
入出力映像信号EX-SDI/HD-SDI(1.485Gbps)
映像出力の最大伝送可能距離
（5C-FB使用時）		380m (EX-SDI : 270M)
245m (HD-SDI : 1.5G) 110m (3G-SDI : 3G)
接続端子HD-SDI映像入力/
DC48V電源出力端子		75Ω, BNC-F(低リターンロス)
HD-SDI映像出力/
DC48V電源入力端子 		75Ω, BNC-F(低リターンロス)
DC12V電源入力端子DCジャック
(外形5.5mm,内径2.1mm,極性:センタープラス)
電源入力同軸ケーブルよりDC48V(電源重畳)・リピーター機能
のみ使用時は本体駆動用電源DC12V/0.5A
電源出力同軸ケーブルよりDC48V(電源重畳)・リピーター機能
のみ使用時は電源出力なし
電源ランプ黄色点灯:電源入力時
緑色点灯:信号入力時
正常動作時：点灯
異常時：点滅（DC12V電源の出力状態を表示）
電源DC12V/2.5W
動作温度-10℃～+50℃
動作湿度0～80%(結露なきこと）
材質 アルミケース
重量約54g
外形寸法88(W) X 33(H) X 21(D)mm
適合機種送信ユニットAP-HT01RK
受信ユニットAP-HR01RK / AP-HR04RK
AP-HR08RK / AP-HR01SRK
AP-HR04SRK / AP-HR08SRK
製造国韓国
付属品・保証書(2年間)/取扱説明書
【備考】
・本製品をワンケーブルユニットと組み合わせて使わず、単体でご使用の場合は別売の ACアダプター(12V/1A)が必要となります。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります）
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
・ROOKER®は、有限会社エムエムネットワークシステムの登録商標です。
