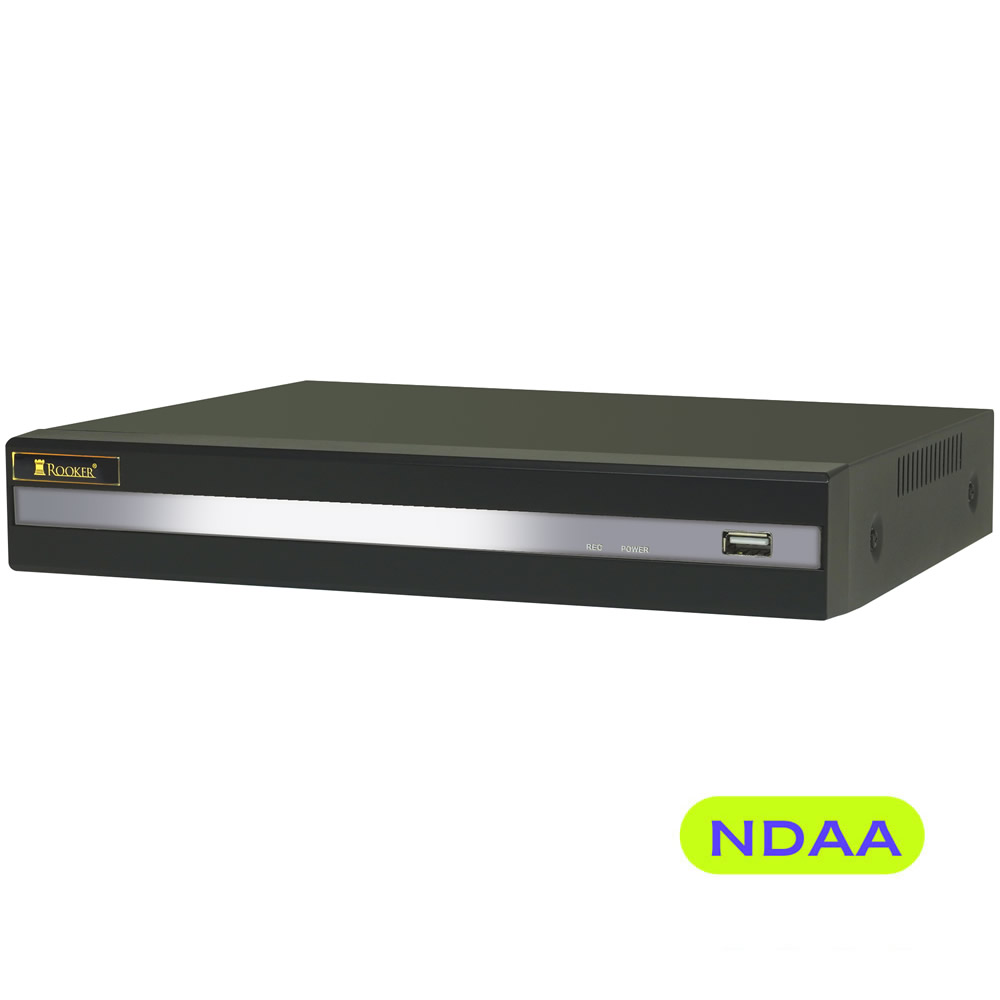

HD-SDI/EX-SDI /TVI/AHD対応 ユニバーサル4CH 防犯デジタルビデオレコーダー（AP-AL04HD2）

業務用 HD-SDI/EX-SDI 防犯カメラ専用デジタルレコーダー(AP-AL04HD2)カタログダウンロード 業務用 HD-SDI/EX-SDI 防犯カメラ専用デジタルレコーダー(AP-AL04HD2)外形寸法図ダウンロード

・ユニバーサル信号4CH入力

・デジタル防犯カメラ信号対応

　(HD-SDI/EX-SDI/ROOKER IPカメラ)

・アナログ防犯カメラ信号対応

　(AHD/TVI/CVI/CVBSカメラ)

・最大800万画素カメラをサポート

・1080p(4CH合計120fps)録画

・常時/モーション/スケジュール録画

・日時、カレンダー、スマート再生

・音声入力(4CH)/出力(1CH)

・HDMI 4K/30p メインモニター出力

・VGA 1080p/60p メインモニター出力

・NAS/USBバックアップ

・自動上書き録画

・UTC同軸制御(1CHのみ)

・PC遠隔監視

・スマートフォン遠隔監視

・CMS遠隔監視ソフト(最大64分割)

・P2P対応(無料)

　(サーバー設置場所:韓国)

・DDNS対応(無料)

　(サーバー設置場所:韓国)

・米国国防権限法(NDAA)準拠

製品仕様

型番AP-AL04HD2
動作モードQUADPLEX
TV方式NTSC/(PAL)
ビデオ圧縮方式H.264/H.265(HEVC)
ライブ監視
フレームレート
CVBS30ips×4CH
720p30fps×4CH
1080p30fps×4CH
1440p30fps×4CH
1944p20fps×4CH
8MP(15fps)
8MP_LITE(15fps)		15fps×4CH
録画/再生
フレームレート
CVBS30ips×4CH
720p30fps×4CH
1080p30fps×4CH
1440p15fps×4CH
1944p10fps×4CH
8MP(15fps)
8MP_LITE(15fps)		7(7.5)fps×4CH
画質録画ビットレート9段階
カメラ入力入力CH×4(BNC)
信号方式HD-SDI/EX-SDI 1.0/EX-SDI 2.0/TVI/AHD/CVI/CVBS(960H/D1)※自動認識
解像度D1, 960H(25/30), 720p(25/30), 720p(50/60),1080p(25/30), 1440p(15/25/30),1944p(20), 8MP_LITE(15)
同軸制御UTC機能(HD-SDI/EX-SDI/AHD/TVI)
IPカメラ入力入力数～4
※同軸カメラを合計して最大４台まで接続可
プロトコルROOKER IPカメラ専用
ライブ表示分割画面表示時:最大D1/VGA(サブストリーム表示)
単画面表示時:最大2160p/30fps
録画メイン最大:8MP_LITE+サブ最大:D1/120fps ※1CH最大6Mbps
モニター出力HDMIx1
(3840×2160/30p, 2560×1440/60p, 1920×1080/60p, 1280×720/60p, 1280×1024/60p)
※音声出力対応
VGA×1
VGAx1(1920×1080/60Hz, 1280×720/60Hz, 1280×1024/60Hz)
スポット出力CVBS×1(BNC)
CVBSx1　単画面/4分割/マルチ画面　※IPチャンネルは対応していません。
音声入力/出力4CH(RCA)/1CH(RCA)
アラーム入力4CH(N.O./N.C.)
出力1CH(TTL Level)
ストレージインターフェースSATA2.0
HDD数1
アーカイブバックアップデバイスUSB,リモートネットワーク
マルチCH独自形式（専用再生ソフト）
シングルCHAVI形式(H.264)
※タイムスタンプ
バックアップデバイスUSB (HDD, Thumb Drive), NAS ,ネットワーク経由の遠隔バックアップ
マルチCH独自専用形式(専用ソフト付属)
シングルCHAVI形式　※タイムスタンプはSMIファイル形式
シリアルPTZ制御RS-485(Pelco-C/D)　
同軸制御UTCチャンネル１のみ対応（HD-SDI/EX-SDI/AHD/TVI）
システムシステム制御USBマウス
USBポート背面x2(USB2.0)/前面x1(USB2.0)
ネットワーク端子RJ-45(10M/100M)
プロトコルDHCP, DDNS, P2P, uPNP, HTTP, NTP, SNMP, SMTP, プッシュ通知(iOS/Android)
接続数最大4クライアント
遠隔ソフト・DVR MANAGER(CMS)Windows版
・Android(8以上)iOS(12以上)
・Webブラウザ(Edge/Google Chrome/Firefox)
※Windows/8/10/11
ネットワークイーサーネットRJ-45(10M/100M)
プロトコルDHCP,DDND,P2P,uPNP,HTTP,NTP,SNMP,
(iPhone/iPad、Android)
同時接続者数最大4人
PC要件CPU:Core i7@3.3GHz以上/メモリー:8GB
OS:Window 8/10/11(32/64bit)
その他録画方法常時録画/モーション検知録画/アラーム録画/スケジュール録画/緊急録画
検索再生カレンダー/時間/イベント/パノラマ/
専用ネットワーク
ストリーミング		ライブ:解像度/画質/FPS　選択可
再生:デュアルストリーミング ※セカンドストリームの最大対応解像度はD1
イベントタイプモーション検知/アラーム入力/ビデオロス/HDD S.M.A.R.T状態/HDDエラー/録画状態/POS
イベント録画モーション検知/アラーム入力(ポストアラーム:4/10/15/20/30/60/180秒, プリアラーム:0～5秒)
イベント動作アラーム出力/スナップショット付きEメール/ブザー/ポップアップ/プッシュ通知
動作湿度20～80％RH（結露なきこと）
動作温度-5～45℃
製造国韓国
電源ACアダプター(DC12V/3A)
外形寸法254mm(W)×215mm(D)×42mm(H)
重量約1kg(HDD未装着時)
付属品ACアダプター(DC12V/3A)×1, USBマウス×1, 取扱説明書, 保証書(本体:3年間/HDD:30か月)
※1 デジタルEX-SDI 8MP/15p信号を入力した場合、8MP_LITE(1920×2160/15p)で表示します。
アナログ8MP/15p信号を入力した場合、8MP(3840×2160/15p)で表示します。
※2 デジタルEX-SDI 8MP/15p信号を入力した場合、8MP_LITE(1920×2160/15fps)で録画します。
アナログ8MP/15p信号を入力した場合、8MP(3840×2160/7.5fps)で録画します。
・ 本製品の仕様、外観は改善・改良の為予告なく変更になる場合がございます。
・ 本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・ 製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
・ 本製品は2023年12月25日現在、米国国防権限法(NDAA)に準拠しています。
・ ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・ Mac、Safari、iPad、iPhoneは、米国およびその他の国で登録されたApple Inc.の商標です。iPhoneの商標は、アイホ ン株式会社のライセンスにもとづき使用されています。
・ GoogleおよびGoogle Chrome、Chrome、Androidは、Google LLCの商標です。
・ 「Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino Inside、IntelvPro、Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Pentium、PentiumInside、vPro InsideXeon Xeon Inside 」は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。
・ Microsoft、Windows、Edgeは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。
・ 「Adobe、Adobeロゴ、Acrobat」は、Adobe Systems Incorporated (アドビシステムズ社)の商標です。
・ Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。
【推奨PC仕様】
CPU:Core i7 @3.3GHz or Higher/メモリー:8GB/ビデオカードメモリー:4096MB/使用可能HDD容量:10GB/解像度1920x1080/IE-TAB/ネットワーク:Ethernet10/100/100Base-TX/Windowes 8/10/11(32/64bit)
