HD-TVI/CVBS 屋外235万画素PTZ監視カメラ（AP-9823ZT-S3）
;)

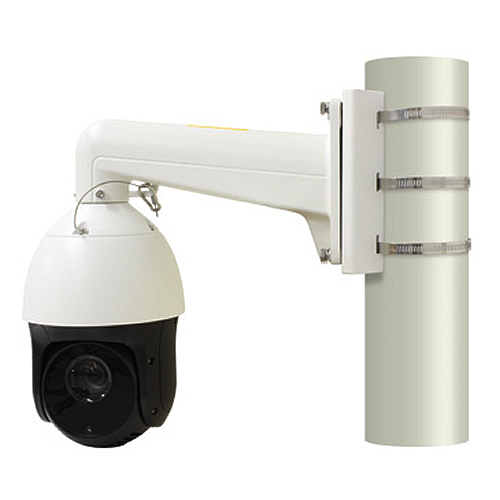

HD-TVI 出力、有効画素数235万画素のフルハイビジョン(1080p)高精細PTZカメラ。 ※壁面取付ブラケット・ジャンクションボックス付属 1/2.8インチプログレッシブスキャン CMOSセンサー搭載!光学23倍・デジタル16倍ズームレンズ搭載。 最大400°/秒のパン(左右)と、最大120°(プリセット200°)/秒のチルト(上下)機能を備え、狙った監視対象物をスピーディかつ正確に捉える事ができます。 反射防止ブラックガラスの内側には最大到達距離150mを誇る赤外線IR LEDを搭載しています。レンズのズーム比に応じて赤外線IR LEDの照射量を自動調整して、夜間でも最適な映像を得ることができます。
製品仕様
同軸コントロール 指定（HD-TVI）のDVRからコントロール信号を同軸ケーブル（BNCケーブル）で送ることができます。
高解像度出力 出力画像の解像度は最大で1080Pです。
ドームカメラはリミット(上下左右)の範囲内で移動するようにプログラムすることができます。
自己適応プロトコル RS-485でのコントロールは、PELCO-D、PELCO-P、PRIVATE-Codeなどのプロトコルに準拠しており、DIPスイッチでプロトコルを選択しなくても、それらのプロトコルに自己適応できます。同軸コントロールの使用では、PELCO-DとPRIVATE-Codeプロトコルに自己適応します。
キーボードコントロール カメラのパン、チルト動作とズームアクションはPTZコントロールキーボード、デジタルビデオレコーダ(DVR)、マトリックスなどからコントロールできます。
スキャンモード ドームカメラには、オートスキャン、チルトスキャン、パノラマスキャンなど５つのスキャンモードがあります。
プリセットフリーズ機能は、カメラが次のプリセット位置に移動する際に、モニター上の場面をフリーズ(静止)します。これにより、あるプリセット場面から次のプリセット場面への切り替わりがスムーズになります。また、カメラが次のプリセットに移動の際に、マスク領域が見えてしまわないことを確実にします。
プリセットとはあらかじめ設定されたカメラ画像の位置です。プリセットを呼び出すと、カメラは自動的に設定された位置に移動します。プリセットは、追加、変更、削除、呼び出しが可能です。
モニター画面上にプリセット番号、パン/チルト位置、ズーム量、時刻を表示できます。
オートフリップ 手動追尾モードで、被写体がドームカメラの真下を通る場合、追尾の継続性を維持するために映像が自動的に水平方向に180度回転します。
プライバシーマスク 機能は、個人のプライバシーを録画したりライブ表示したりすることを避けるため、場面上の特定の領域をブロックまたはマスクします。マスクをかけた領域はパン/チルト動作に合わせて移動し、その大きさは望遠からワイドのズームに合わせて自動的に調節されます。
3Dポジショニング クライアントソフトウェアを使って、マウスの左ボタンをビデオ画面上でクリックし、四角の領域を右下方向にドラッグすると、ドームカメラは四角の領域の中央に移動しズームインします。マウスの左ボタンをビデオ画面上でクリックし、四角の領域を左上方向にドラッグすると、ドームカメラは四角の領域の中央に移動しズームアウトします。
プロポーショナルパン/チルト プロポーショナルパン/チルトは、ズームの大きさに合わせてパン/チルトのスピードを自動的に増減します。
望遠ズーム設定では、パン/チルトのスピードはワイドズーム設定より遅くなります。これはズームが大きいときライブ画面で画像が速く動きすぎるのを抑えます。
オートフォーカスにより、カメラが自動的にフォーカスし、常にクリアなビデオ画像を維持します。
デイ/ナイトオートスイッチ ドームカメラは日中はカラー映像を提供します。夜になったりして暗くなると、ドームカメラはナイトモードに切り替わり、高品質の白黒映像を提供します。
スローシャッターモードでは、照度が低い状況の場合、露光時間を長くしてクリアなビデオ映像を維持するように、シャッタースピードが自動的に遅くなります。この機能は有効または無効に設定できます。
強いバックライトの状況で被写体を映すと、被写体は暗くなり過ぎてはっきり見えません。バックライト補正(BLC)機能は、手前の被写体の明るさを補正しはっきりさせます。ただし、これにより明るい背景は露出過多になります。
ワイドダイナミックレンジ(WDR)機能は、バックライトの状況でもカメラがクリアな映像を提供できるようにします。画面内に明るいものと暗いものとが同時にある場合、WDRは映像全体の明るさのバランスをとり細部までクリアな映像を提供します。
ホワイトバランス(WB) は不自然な色合いを取り除くことができます。ホワイトバランスはカメラの白色描画機能で、使用環境に合わせて色温度を自動的に調節します。
パトロールとは一連のあらかじめ設定されたプリセット機能が記憶されたものです。２つのプリセット間のスキャンスピードやプリセット位置での滞在時間がプログラム可能です。
パターンとは一連のパン、チルト、ズーム、およびプリセット機能が記憶されたものです。パターンの記憶時には、初期設定でフォーカスとアイリスはオートの状況になります。
パワーオフメモリー ドームカメラはあらかじめ設定した再開時間のパワーオフメモリー機能に対応しています。これにより、ドームカメラは電源の復旧後、電源オフ直前の位置に戻ります。
タイムタスクとは指定した日時で自動的に行うことができるあらかじめ設定した動作です。プラグラム可能な動作には、パンスキャン、パトロール1～8、パターン1～4、プリセット1～8、パノラマキャン、チルトスキャン、デイモード、ナイトモードなどがあります。
パークアクション この機能は、アイドル(何も操作しない)時間後にドームカメラにあらかじめ設定した動作を自動的に開始させる機能です。
| 製品型番 | AP-9823ZT-S3 | |
| イメージセンサー | 1/2.8インチ Progressive Scan CMOS センサー | |
| 総画素数 | 247万画素/1956(H)X1266(V) | |
| 有効画素数 | 235万画素/1944(H)X1213(V) | |
| ズーム | 23倍光学ズーム、16倍デジタルズーム | |
| S/N比 | 50dB | |
| 焦点距離 | f=4～92mm、F1.4～3.5 | |
| 水平画角 | 49°～2.2° | |
| 最低照度 | 0.05Lux/F1.2(カラー)、 0.005Lux/F1.2(白黒), IR LED照射時0lx(白黒) | |
| 赤外線LED | 最大照射距離150m(反射防止ブラックガラス内に収納) ※照射距離はレンズズーム比に応じて自動調整 |
|
| スマートIR | ON/OFF(レベル調整) | |
| 映像出力 | BNC×1:HD-TVI(1080p) BNC×1:CVBS |
|
| DAY&NIGHT | 自動/デイ/ナイト(ICR) | |
| フォーカス | 自動/手動/半自動 | |
| シャッタースピード | 1/60～1/10,000秒(自動) | |
| AGC | 自動/手動 | |
| ホワイトバランス | 自動(ATW) / AWB / 手動 / 屋内 / 屋外 | |
| BLC | ON/OFF(レベル調整) | |
| D-WDR | ON/OFF(レベル調整) | |
| 3D DNR | ON/OFF(レベル調整) | |
| 可動範囲 | パン | 360°(エンドレス) |
| チルト | 180°(オートフリップ)、90°(ノーマル) | |
| 回転速度 | パン | 0.1～400°/秒 |
| チルト | 0.1～120°(プリセット200°)/秒 | |
| プリセット | 256 プリセット(最大) | |
| パターン | 4パターン(約10分/パターン) | |
| グループ | 8グループ(最大32項目/グループ) | |
| パン/チルト関連機能 | オートフリップ、オートパーク他 | |
| 通信仕様 | RS-485 | |
| 通信速度 | 2400/ 4800/ 9600/19200 bps | |
| プロトコル | Pelco-D、Pelco-P | |
| OSD | メニュー/PTZ情報/他 | |
| プライバシーマスキング | 8エリア | |
| アラーム入力 | 入力2 | |
| アラーム出力 | 出力1、リレー出力 | |
| 保護等級 | IP66準拠 | |
| 保護機能 | 雷サージ保護機能(最大4000V) | |
| 電源 | AC24V ヒーターON時:24W(最大)ヒーターOFF時:18W ※AC24V/2.5A 電源アダプター(付属)より供給 |
|
| 動作温度 | -30°C～65°C | |
| 動作湿度 | 90%以下(結露なきこと) | |
| 外形寸法 | Φ185×330mm(本体のみ) | |
| 質量 | 約4kg | |
| 【備考】 ・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。 ・外観デザインおよび定格仕様は、予告なく変更する場合があります。 ・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。（販売店名、ご購入年月日の記入なきものは無効となります） ・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。 ・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。 |
||
