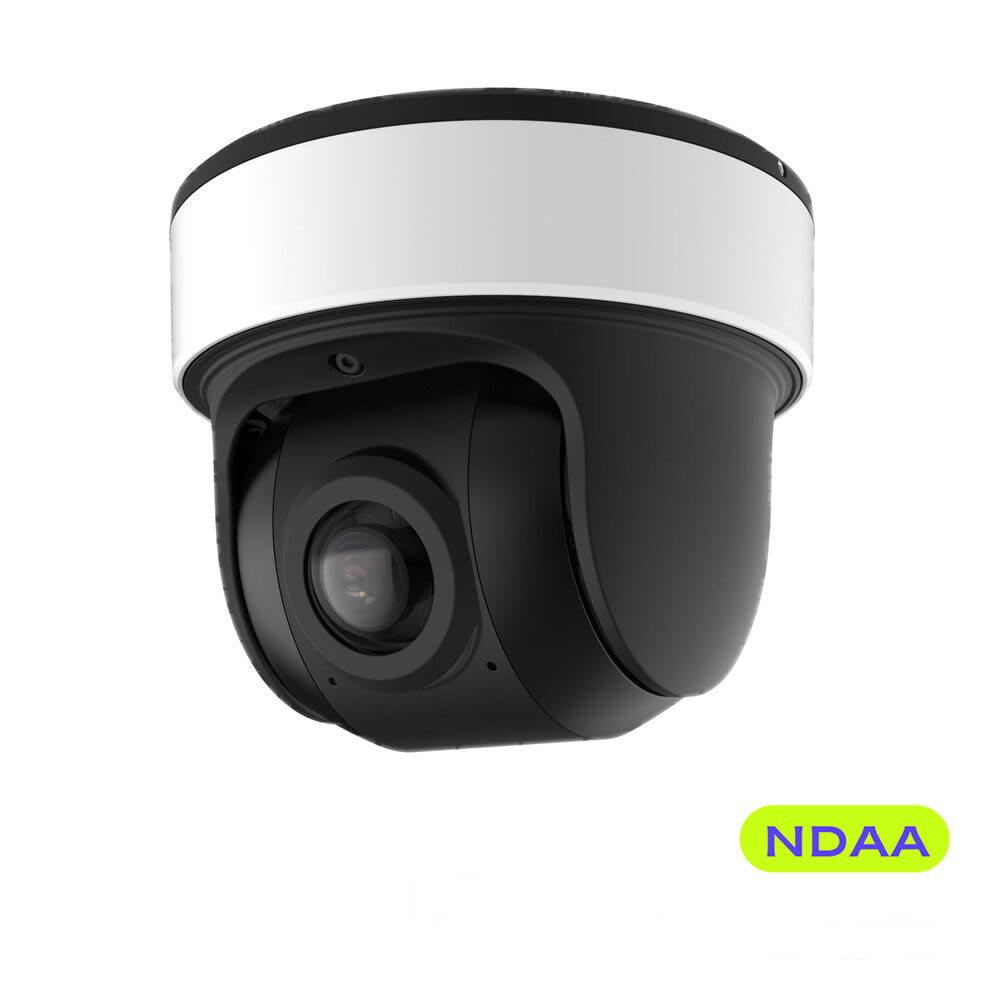

800万画素 屋外 PoE 180° ドーム型 ネットワークカメラ(AI-820PMD)

800万画素 180°パノラマドーム型ネットワークカメラ(AI-820PMD)外形寸法図ダウンロード 800万画素 180°パノラマドーム型ネットワークカメラ(AI-820PMD)カタログダウンロード

・2/4/5/800万画素ネットワークカメラ

・H.265/H.265/H.264/H.264 対応

・超広角レンズ(f=1.68mm)

・パノラマ(水平画角180°)

・屋外防雨(IP67)/耐衝撃(IK10)

・IR LED(最大照射距離:約15m ※水平180°)

・WDR(最大120dB)

・音声マイク

・ヒートマップ機能

・VCA(ビデオ解析)

・人数カウント

・PoE(IEEE 802.3af準拠)/DC12V±10%

 ※ACアダプター(DC12V/2A)別売

・microSDカード対応(最大256GB)

・CMSソフト(最大64CH同時再生)※無料

・スマートフォンアプリ(iOS/Android) ※無料

・NDAA準拠(米国国防権限法)

・P2P機能

PoE H.265+ビデオ圧縮方式 SDカードスロット IR LED(近赤外線) スターライト(低照度) ワイドダイナミックレンジ120db プライバシーマスク 3軸可動 屋外防雨仕様(IP67準拠) モーション機能 ビデオコンテンツ解析機能



H.265+ビデオ圧縮方式とH.264ビデオ圧縮方式を比較

■H.265+ビデオ圧縮方式


(4K)800万画素 180°パノラマドーム型ネットワークカメラ(AI-820PMD)は、データ圧縮効率に優れたH.265+ビデオ圧縮方式に対応したネットワークカメラです。

NVR(ネットワークビデオレコーダー)やCMS(中央集中監視ソフトウェア)などに集中するトラフィックを大幅に削減することで、より滑らかなビデオストリーミングを提供します。
また、ストレージデータ容量の削減にもつながり、録画媒体のコストダウンに貢献します。


ネットワークカメラ超広角180°パノラマ撮影を実現

■超広角パノラマレンズ


超広角レンズ(f=1.68mm/F2.0)搭載し、1台で水平画角180°垂直画角86°の広いエリアをパノラマ監視することができます。
見通せる広い敷地の監視にオススメで、駐車場、工場、ロビー、庭園など幅広いシーンで活用することが可能です。

同パノラマシリーズのネットワークカメラ(RK-530PM/500万画素設定時)の昼間と夜間の実際の映像をキャプチャーした参考画像です。画像をクリックすると拡大画像を表示します。昼間は明るいクリアな映像を、夜間は低照度に強いセンサーを搭載しているためIR照射無しでも明るい映像を提供します。



パノラマドーム型ネットワークカメラは、高感度CMOSセンサを搭載。

■800万画素(4K)


800万画素CMOSセンサにより、高解像度で被写体を撮影することが可能です。
25fps@(3840x2160)※オリジナル, 30fps@(3456x1936, 3200x1800, 2880x1624), 30fps@(2560x1440, 1920x1080, 1280x720)。


パノラマドーム型ネットワークカメラ デイ&ナイト機能

■デイ&ナイト機能


最低照度0.01Lux/F1.2(カラー)を誇る高感度CMOSセンサにより、夜間でも詳細な監視映像を撮影します。
モノクロ時は、被写体に近赤外線照明を照射して0ルクスの暗闇でも撮影することが可能です。


パノラマドーム型ネットワークカメラは、120dBのワイドダイナミックレンジ

■ワイドダイナミックレンジ


AI-820PMDは、120dBのダイナミックレンジにより自然光や人工照明の影響で生じる被写体の明暗差を補正することが可能です。



パノラマドーム型ネットワークカメラは、180°のIR LED機能

■近赤外IR LED搭載


AI-820PMDは、最大照射距離15mと水平照射角度180°をカバーする近赤外線 IR LEDを搭載し、昼夜を実質パノラマで撮影する仕様となっています。



パノラマドーム型ネットワークカメラは、屋外防雨IP67と耐衝撃IK10に対応。

■屋外防塵防雨/耐衝撃


雨水や、埃から本体内部を保護します。
本機種は、防塵防水レベルの目安とされる IP67 に準拠しており、台風の多い地域にも安心して設置することができます。
また、耐衝撃性能は IK10に準拠しています。


パノラマドーム型ネットワークカメラは、音声マイクを搭載

■音声マイク搭載


AI-820PMDは、音声マイクを搭載しています。


パノラマドーム型ネットワークカメラは、マイクロSDで録画に対応

■マイクロSDメモリースロット搭載


AI-820PMDは、カメラ背面部にマイクロSDカードスロット(最大258GB対応)、および機器のリセット(工場出荷時に戻す場合に利用します)ボタンが配置されています。


パノラマドーム型ネットワークカメラは、一体型ジャンクションボックスを採用

■カメラブラケット


AI-820PMDは、本体装着方式のブラケットにより、ケーブルの収納と設置が更に容易になりました。


パノラマネットワークカメラはヒートマップ機能搭載

■ヒートマップ機能


AI-820PMDは、顧客の動きや密度を映像上にヒートマップで表示させることが可能です。必要に応じて売り場ごとの空間密度を分析し、ビジネスに活用することが可能です。



■AI ビデオコンテンツ分析機能


8個のVCA(ビデオコンテンツ分析)機能を搭載し、複数のイベントで人や自動車の検出に焦点を合わせたフィルターリングが可能です。 これらの分析機能は、ネットワークカメラの基幹ソフトウェアに統合されており、高度なセキュリティシステムを実現することができます。

※VCA機能は複数を同時に設定することも可能ですが、2~3個までをお勧めします。


1.エリア侵入検知
2.エリア離脱検知
3.高度な動体検知
4.カメラの妨害検知
5.境界横断
6.徘徊検知
7.置き去り検知
8.持ち去り検知



■人数カウント機能


AI アルゴリズムに基づき入口の入退出する人数、または撮影範囲内の任意のエリア(最大4エリア)内の人数をリアルタイムでカウントすることができます。
統計レポート(日次/週次/月次/年次)表示やデータのバックアップも可能で、活用することで様々なビジネスに活用することが可能です。


パノラマドーム型ネットワークカメラ CMS(中央集中監視システムソフトウェア)

■CMS(中央集中監視ソフトウェア)


Central Management System(CMS)は、ユーザーが最大64個のデバイスを制御し、リモートプレビューや再生をより便利に行うためのインテリジェント監視ソリューションです。
効率的な管理パフォーマンスを実現するCMSは、集中管理されたシステムでユーザーに優れた管理エクスペリエンスを提供します。フレンドリーなデザインに特化したCMSは、あらゆるレベルのユーザー層が直感的で簡単にソリューションを設定し、速やかに運用を開始することが可能です。 さらに、Eマップ機能は、デバイスを地図や図面上に配置してスマートな方法で管理することができます。

【PCシステム要件】
OS: Windows 7/8/10/Vista/Server 2008/Server 2012
CPU: 2.6GHZ以上
メモリー:2GB以上
グラフィックカードメモリー:1GB以上
インターネットプロトコル:TCP/IP


■主な特徴
・ROOKER ネットワークカメラ、およびネットワークビデオレコーダー
・ユーザーフレンドリーなUI設計
・1/4/8/9/16/36/64チャンネルの同時再生
・カスタムライブビューレイアウトをサポート
・アラームチャンネル表示
・1つまたは複数のチャンネルのフルスクリーンをサポート
・H.265+/H.265/H.264+/H.264/MJPEG/MPEG-4ビデオ圧縮対応
・デュアルストリームをサポート
・PTZコントロール機能とデジタルズームをサポート
・SDカードとHDD録画ファイルの再生機能
・モーション検出、アラーム記録、画像キャプチャ機能をサポート
・混雑回避ソリューション機能(定員数を超えるとアラームを発生します)
AIネットワークカメラ混雑回避人数カウントソリューション機能


パノラマドーム型ネットワークカメラは、一体型ジャンクションボックスを採用 スマートフォンアプリ

■スマートフォンアプリ


ROOKERネットワークカメラ、およびNVRを連携するビデオ管理システムです。シンプルで直感的なインターフェイスは、 ライブ映像のモニターリングや録画したビデオの再生など、ほとんどの機能に簡単にアクセスできるように設計されています。


■主な特徴
・OS:Android 4.0以上/ iOS 7.0以上
・ネットワークカメラとNVRを同期管理
・QRコードをスキャンして、ネットワークカメラとNVRをP2P経由でリモートビュー
・デュアルストリームをサポート
・カスタマイズされたストリームパラメータをサポート
・H.265+/H.265/H.264+/H.264/MJPEG/MPEG-4ビデオ圧縮対応
・最大64チャンネル管理、1/4/9/16画面分割表示をサポート
・SDカードとHDD録画データの再生機能
・最大4チャンネル再生をサポート
・画像キャプチャ/ビデオ録画機能
・ファイル管理
・PTZコントロール
・アラームプッシュ通知
・パスワード保護、ストリーム情報の表示、一般設定の最後の再生とTCPオプションを記憶
・Wi-Fi / 3G / 4G/ 5Gネットワークをサポート


製品仕様

製品型番AI-820MD
カメラ映像素子1/2.8" Progressive Scan CMOS
最低照度カラー: 0.01Lux @F1.2
白黒: 0Lux with IR on
WDR120dB
レンズf=1.68mm/F2.0
マウント※M12
視野角H180°/V86°(f=1.68mm)
シャッタースピード1/100000~1秒
IR 最大照射距離約15m
デイ&ナイトカラー/モノクロ/自動/スケジュール/カスタマイズ(ICR)
S/N比>55dB
ビデオ最大解像度3840×2160
メインストリーム60Hz: 25fps@(3840x2160), 30fps@(3456x1936, 3200x1800, 2880x1624, 2560x1440, 1920x1080, 1280x720)
50Hz: 25fps@(3840x2160), 25fps@(3456x1936, 3200x1800, 2880x1624, 2560x1440, 1920x1080, 1280x720)
サブストリーム60Hz: 30fps@(704x576, 640x480, 640x360, 352x288, 320x240)
50Hz: 25fps@(704x576, 640x480, 640x360, 352x288, 320x240)
サードストリーム60Hz: 30fps@(1280x720, 704x576, 640x480, 640x360,352x288, 320x240)
50Hz: 25fps@(1280x720, 704x576, 640x480, 640x360,352x288, 320x240)
ビデオ圧縮方式H.265+/H.265(HEVC)/H.264+/H.264/MJPEG
ビットレート16Kbps∼16Mbps (CBR/VBR 調整可能)
プライバシーマスク24エリア(最大)
ROI8エリア(最大)
イメージ調整サチュレーション/ブライトネス/コントラスト/シャープネス
WebブラウザEdge(V.75以上) / Firefox(V.69以上) / Chrome(V.65以上) / Safari
音声音声ストリーム音声マイク内蔵
音声圧縮方式G.711/G.722/G.726
音声サンプリングレート8/16/32/44.1/48KHz
音声ビットレート16~256kbps
ネットワーク接続1×RJ45 10M/100M イーサーネットポート
ネットワーク
ストレージ
NAS(NFS, SMB/CIFS), ANR
ネットワーク
プロトコル
IPv4/IPv6, ARP, TCP, UDP, RTCP, RTP, RTSP, RTMP, HTTP, HTTPS, DNS, DDNS,
DHCP, FTP, NTP, SMTP, UPnP, Bonjour, SIP, SNMP, PPPoE, VLAN, 802.1x, QoS,
IGMP, ICMP, SSL
同時接続者数無制限/1~9ユーザー
システムストレージmicroSD/SDHC/SDXC Card スロット搭載(最大256GB)
主要な機能ヒートマップ, モーション検知, BLC, HLC,(ハイライト補正), 2D DNR, 3D DNR, ATW,
IPアドレスフィルタリング, AGC, アンチフリッカー, 回転モード, デブラー, 電子透かし
SIP/VoIP SupportVoice/Video-over-IP
イベントトリガーモーション検知, ネットワーク切断, 音声アラーム
イベント連動FTP アップロード/SMTP メール送信/SD Card 録画/SIP Phone/HTTP通知/その他
ビデオ分析
(VCA)
エリア侵入検知、エリア離脱検知、高度な動体検知、カメラの妨害検知、境界横断、
徘徊検知、置き去り検知、持ち去り検知
人数カウント入退出カウント/エリア内カウント(最大4エリア)
互換性API
その他保護等級IP67/IK10
動作温度-40℃~60℃
動作湿度0∼90%(結露なきこと)
電源PoE(IEEE 802.3af準拠) , DC12V±10%(DC-ジャック入力)
消費電力最大6W , 最大9W ( IR on時)
外形寸法97mm×74mm×168.5mm
重量680g
保証期間3年間(標準)
5年間(別途オプション)

※オプション品
ポール取付金具(R01-A), 外角コーナーブラケット(R03-A), ウォールマウント(R71)

【システム要件】
ネットワークカメラ・OS:Windows 8/10/11/Server2000/Server2008
・CPU:1.66GHz以上
・RAM:1G以上
・グラフィックメモリー:128MB以上
・インターネットプロトコル:TCP/IP(IPv4/IPv6)
・WEBブラウザ:Edge(V.75以上), Firefox(V.69以上), Chrom(V.65以上), Safari(MJPEG)
CMS
(中央集中管理ソフトウェア)
・OS:Windows 8/10/11/Server2008/Server2012
・CPU:2.6GHz以上
・メモリー:2GB以上
・グラフィックメモリー:1GB以上
・インターネットプロトコル:TCP/IP
【備考】
・Microsoft、Windows、Edgeは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。
・GoogleおよびGoogle Chrome、Chrome、Androidは、Google LLCの商標です。
・Safari、iPad、iPhoneは、米国およびその他の国で登録されたApple Inc.の商標です。iPhoneの商標は、アイホン株式会社のライセンスにもと
づき使用されています。
・Firefoxは、Mozilla Foundationの米国およびその他の国における登録商標です。
・ONVIFおよびONVIFロゴはOnvif, Inc.の商標です。
・ROOKERは、有限会社エムエムネットワークシステムの登録商標です。
・外観デザインおよび定格仕様は、予告なく変更する場合があります。
・本製品には保証書が付属しています。ご購入の販売店で必ずお受け取りください。(販売店名、ご購入年月日の記入なきものは無効となります)
・本製品の価格には、配送・設置調整費、工事費、使用済み商品の引き取り費用は含まれておりません。
・製品についてのご不明点や質問、サポートなどにつきましては、販売店へお問い合わせください。
